Yivli ve derin oluk bilyalı rulmanlar: Temel Farklılıklar ve Uygulamalar

I. Giriş

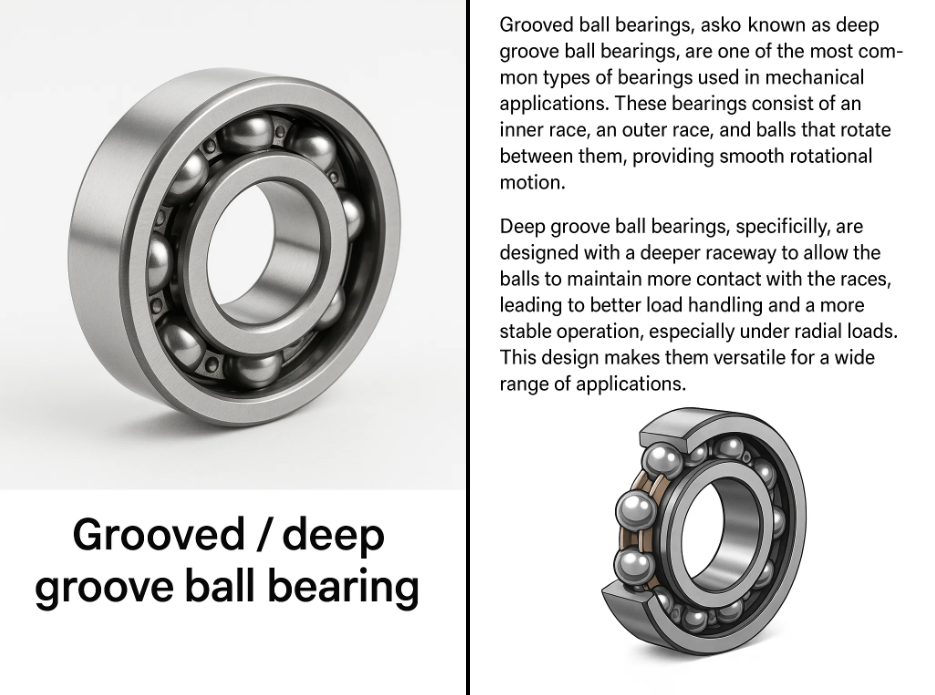

A. Kısaca oluklu ve derin oluk bilyalı rulmanları tanımlayın

Oluklu bilyalı rulmanlar Derin oluk bilyalı rulmanlar olarak da bilinen, mekanik uygulamalarda kullanılan en yaygın yatak türlerinden biridir. Bu rulmanlar bir iç yarıştan, bir dış yarıştan ve aralarında dönen ve pürüzsüz dönme hareketi sağlayan toplardan oluşur. “Groove”, tasarımda daha yüksek yükleri karşılamaya ve daha pürüzsüz bir hareket sunmaya yardımcı olan daha derin yarış yolunu ifade eder.

Derin oluk bilyalı rulmanlar, özellikle, topların yarışlarla daha fazla temas etmesine izin vermek için daha derin bir yarış yolu ile tasarlanmıştır, bu da özellikle radyal yükler altında daha iyi yük taşıma ve daha kararlı bir çalışmaya yol açar. Bu tasarım onları çok çeşitli uygulamalar için çok yönlü hale getirir.

B. Farklılıklarını anlamanın önemini vurgulayın

Yivli (derin oluk) bilyalı rulmanlar ve silindirik silindir yatakları gibi diğer tipler arasındaki farkları anlamak, belirli uygulamalar için doğru yatağı seçmek için kritik öneme sahiptir. Doğru yatak tipini seçmek, elektrik motorlarındaki yüksek hızlı operasyonlardan makinelerde ağır hizmet kullanımlarına kadar performans, uzun ömür ve verimliliği etkileyebilir. Mühendisler, her türün belirli avantajlarını ve sınırlamalarını tanıyarak, tasarımlarının güvenilirliğine ve maliyet etkinliğine katkıda bulunan daha bilinçli kararlar verebilirler.

İi. Derin oluk bilyalı rulmanlar

A. Tasarım ve yapıyı tanımlayın

Derin oluk bilyalı rulmanlar en basit ve en çok yönlü yatak tasarımlarından biridir. Temel yapıları üç ana bileşenden oluşur:

1. İç yarış : Milin üzerine oturan iç halka.
2. Dış yarış : Muhafazaya uyan dış halka.
3. Toplar : İç ve dış yarışlar arasında yuvarlanan bir dizi çelik veya seramik top.

Derin oluk bilyalı yataklarındaki yarış yolu (oluk), stVeart bilyalı yataklardan daha derin olacak şekilde tasarlanmıştır. Bu daha derin oluk, toplar ve yarışlar arasında daha fazla temas sağlar, bu da yük kapasitesini artırır ve stabiliteyi artırır. Groove tipik olarak daireseldir, bu da dönme sırasında sürtünmeyi azaltmaya yardımcı olur.

Derin oluk bilyalı yatakları, topları kir, nem ve diğer kirletici maddelerden korumak için tipik olarak korunur veya mühürlenir, bu da uzun süreli performans sağlar. Çeşitli boyutlarda gelirler, en yaygın olanı tek sıra çeşididir, ancak iki ve üç sıra tasarımlar da mevcuttur.

B. Yük kapasitesini tartışın (radyal ve eksenel)

Derin oluk bilyalı rulmanların yük kapasitesi öncelikle radyaldir, ancak aynı zamanda eksenel (itme) yükleri işleme kabiliyeti içerir.

• Radyal yük kapasitesi : Bu, yatağın şafta dik olan yükleri destekleme yeteneğidir. Derin oluk bilyalı yataklar, boyutları için iyi bir radyal yük kapasitesine sahiptir ve orta radyal yükleri kolaylıkla işleyebilir. Radyal yük kapasitesi genellikle daha büyük bilyalı boyutlarla tasarlandığında daha yüksektir.

• Eksenel yük kapasitesi : Açısal temaslı rulmanlardan farklı olarak, derin oluk bilyalı rulmanlar eksenel yükleri de işleyebilir (şafta paralel yükler), ancak kapasite nispeten daha düşüktür. Eksenel yük kapasitesi sınırlıdır, çünkü bilyalar açısal temas tasarımlarında olduğu gibi belirli bir açıda yarışlarla doğrudan temas halinde değildir.

Yük Kapasite Karşılaştırması (Örnek):

C. Ortak Uygulamalar (Elektrik Motorları, Pompalar)

Derin oluk bilyalı yatakları, çok yönlülükleri nedeniyle çeşitli uygulamalarda yaygın olarak kullanılmaktadır. Bazı yaygın uygulamalar şunları içerir:

• Elektrikli motorlar : Hem radyal hem de eksenel yükleri ele alma çok yönlülüğü ve yeteneği, düz, sürekli çalışma gerektiren elektrik motorları için derin oluk bilyalı yataklarını ideal hale getirir.
• Pompalar : Santrifüj pompalarda, derin oluk bilyalı rulmanlar, orta eksenel ve radyal yükleri kullanırken dönen şaftları destekler.
• Ev aletleri : Fanlar, çamaşır makineleri ve pürüzsüz rotasyon gerektiren diğer cihazlar da derin oluk bilyalı rulmanların özelliklerinden yararlanır.
• Otomotiv Uygulamaları : Alternatörler, tekerlekler ve araçlardaki diğer dönen parçalar genellikle güvenilirlikleri için derin oluk bilyalı yataklarına güvenir.

D. Avantajlar: Çok yönlülük, yüksek hız kabiliyeti, düşük bakım

Derin oluk bilyalı rulmanlar birkaç temel avantaj sunar:

1. Çok yönlülük : Bu rulmanlar hem hafif hem de orta yük taşıma sistemleri dahil olmak üzere çok çeşitli uygulamalarda kullanılabilir. Basit tasarımları onları çeşitli endüstriler için uyarlanabilir kılar.
2. Yüksek Hızlı Özellik : Derin oluk bilyalı rulmanlar, minimum sürtünme ile yüksek hızlı rotasyon yapabilir. Bu, yüksek hızlarda çalışan elektrik motorlarında ve makinelerde kullanıma uygun hale getirir.
3. Düşük bakım : Mühürlü veya korumalı tasarımları nedeniyle, derin oluk bilyalı rulmanlar minimum bakım gerektirir ve uygun koşullarda uygun şekilde kullanıldığında ömrü uzun olabilir.

E. Dezavantajlar: Açısal temas yataklarına kıyasla daha düşük eksenel yük kapasitesi

Avantajlarına rağmen, derin oluk bilyalı yatakların sınırlamaları vardır:

1. Daha düşük eksenel yük kapasitesi : Orta düzeyde eksenel yükleri işleyebildiklerinde, bu yükleri yönetme yetenekleri açısal temaslı yataklardan daha azdır. Eksenel yüklerin daha önemli olduğu uygulamalarda, itme yatakları gibi, derin oluk bilyalı rulmanlar en iyi seçim olmayabilir.
2. Ağır hizmet uygulamalarında sınırlı : Daha yoğun strese dayanabilen rulmanlar gerektiren ağır makineler gibi çok yüksek yük taşıma kapasitesi için uygun değildirler.

III. Yivli silindir yatakları (silindirik silindir yatakları)

A. Tasarım ve yapıyı tanımlayın of Cylindrical Roller Bearings

Silindirik silindir yatakları radyal yükler taşımak için tasarlanmıştır ve iki yarış (iç ve dış halkalar) arasına yerleştirilmiş silindirik silindirlerle inşa edilmiştir. Küresel toplar kullanan bilyalı rulmanların aksine, silindirik silindir yatakları, yarış yollarıyla doğrudan hat temas halinde olan ve rulmanın yük taşıma kapasitesini artıran silindirler kullanır.

Silindirik bir silindir yatağının ana bileşenleri şunlardır:

1. İç yarış : Milin üzerine oturan iç halka.
2. Dış yarış : Muhafazaya uyan dış halka.
3. Silindir : Yarış yollarıyla temas eden ve toplardan daha ağır radyal yükler taşıyabilen silindirik silindirler.
4. Kafes veya ara parçalı : Bu bileşen silindirleri ayırır, eşit aralıklı kaldıklarını ve doğrudan teması önleyerek sürtünmeyi artırabilecek doğrudan teması önler.

Silindirik silindir yatakları tipik olarak hem tek sıra hem de çok sıralı tasarımlarda gelir, tek sıra tasarım en yaygın olanıdır. Silindirler tek bir satırda hizalanır, ancak çok sıralı yapılandırmalar, ağır hizmet uygulamalarında yararlı olan ek yük taşıma kapasitesi sağlayabilir.

B. Yük kapasitesini tartışın (öncelikle radyal)

Silindirik silindir yatakları öncelikle desteklemek için tasarlanmıştır. radyal yükler ve yük taşıma kapasitesi, silindirler ve yarış yolları arasındaki daha büyük temas alanı nedeniyle genellikle bilyalı rulmanlardan daha yüksektir. Silindirik silindir yataklarındaki yük kapasitesinin temel özellikleri şunlardır:

• Radyal yük kapasitesi : Silindirik silindir yataklarının Daha yüksek radyal yük kapasitesi Derin oluk bilyalı rulmanlarla karşılaştırıldığında. Bu, ağır makineler, endüstriyel şanzımanlar ve motor şaftları gibi yüksek radyal kuvvetlere sahip uygulamalar için uygun hale getirir.

• Eksenel yük kapasitesi : Silindirik silindir yataklarının lower axial load capacity compared to angular contact ball bearings and deep groove ball bearings. While they can handle some axial load, they are better suited for applications where axial forces are not predominant.

Yük Kapasite Karşılaştırması (Örnek):

C. Ortak Uygulamalar (Şanzımanlar, Ağır Makineler)

Silindirik silindir yatakları, yüksek radyal yük kapasitesinin ihtiyaç duyulduğu uygulamalarda yaygın olarak kullanılır, örneğin:

• Dişli kutuları : Yüksek radyal yük kapasitesi, özellikle büyük yüklerin dişlilerle iletildiği endüstriyel makinelerde silindirik silindir yataklarını şanzımanlar için ideal hale getirir.
• Ağır makineler : Vinç, inşaat ekipmanı ve madencilik makineleri gibi uygulamalarda, büyük radyal yükleri desteklemek için silindirik silindir yatakları kullanılır.
• Elektrikli motorlar : Hız sınırlamaları nedeniyle tipik olarak yüksek hızlı motorlarda kullanılmasalar da, silindirik silindir yatakları ağır hizmet yüklerini işleyen daha büyük endüstriyel motorlarda kullanılır.
• Haddelek : Bu rulmanlar, ağır radyal yükler taşıma kapasiteleri nedeniyle haddeleme değirmenleri ve diğer ağır işleme ekipmanları gibi uygulamalarda bulunur.

D. Avantajlar: Yüksek radyal yük kapasitesi

Silindirik silindir yatakları birkaç temel avantaj sunar:

1. Yüksek radyal yük kapasitesi : Silindirik silindirleri, derin oluk bilyalı rulmanlardan çok daha yüksek radyal yükleri desteklemelerine izin verir, bu da onları ağır hizmet uygulamaları için ideal bir seçim haline getirir.
2. Ağır hizmet operasyonlarında iyi performans : Endüstriyel makineler ve büyük mekanik ekipmanlar gibi yüksek yükler ve orta hızları içeren uygulamalar için çok uygundurlar.
3. Ağır endüstriyel uygulamalarda çok yönlü : Sağlam tasarımları, silindirik silindir rulmanlarının otomotiv, inşaat, madencilik ve çelik üretimi de dahil olmak üzere çok çeşitli endüstrilerde kullanılmasını sağlar.

E. Dezavantajlar: Düşük eksenel yük kapasitesi, yüksek hızlar için uygun olmayan bilyalı rulmanlara kıyasla uygun değil

Güçlü yük taşıma kapasitelerine rağmen, silindirik silindir yataklarının sınırlamaları vardır:

1. Düşük eksenel yük kapasitesi : Bazı eksenel yükleri destekleyebilseler de, eksenel yük kapasiteleri açısal temas yataklarına kıyasla sınırlıdır. Bu, önemli eksenel yük kullanımı gerektiren uygulamalar için onları uygun hale getirmez.
2. Hız sınırlamaları : Silindirik silindir yatakları genellikle yüksek hızlı uygulamalar için uygun değildir, çünkü silindirler bilyalı yataklara kıyasla daha fazla sürtünme oluşturur. Sürtünme kuvvetleri hızla artar, bu da ısı üretimine ve daha yüksek dönme hızlarında verimliliğe yol açar.
3. Bilyalı rulmanlardan daha az kompakt : Silindirlerin silindirik şekli nedeniyle, silindirik silindir yatakları derin oluk bilyalı yataklardan daha hantal olma eğilimindedir. Bu, uzay kısıtlı uygulamalarda bir sınırlama olabilir.

IV. Anahtar farklılıklar

A. İletişim Türü (Nokta ve Hat)

Derin oluk bilyalı rulmanları ve silindirik silindir yatakları arasındaki birincil farklılıklardan biri, yuvarlanan elemanlar ve yarış yolları arasındaki temas tipidir.

• Derin oluk bilyalı rulmanlar : Toplar ve yarış yolları arasındaki temas nokta kontağı . Bu, topun sadece küçük bir noktasının herhangi bir zamanda yarış yoluna dokunduğu anlamına gelir. Bu, daha düşük sürtünme ile sonuçlanır, ancak aynı zamanda yükün, özellikle daha ağır radyal yükler için, yatağın yük kapasitesini sınırlayabilen daha küçük bir alan üzerine dağıtıldığı anlamına gelir.

• Silindirik silindir rulmanları : Aksine, silindirik silindir yatakları kullanıyor satır kontağı silindirik silindirler ve yarış yolları arasında. Bu daha büyük temas alanı, yatağın bilyalı yataklardan çok daha yüksek radyal yükleri işlemesini sağlar, bu da onları ağır hizmet uygulamaları için ideal hale getirir.

B. Yük kapasitesi (radyal ve eksenel)

İki rulmanın yük kapasitesi yapısal tasarımları nedeniyle önemli ölçüde farklılık gösterir.

• Radyal yük kapasitesi :

  • Derin oluk bilyalı rulmanlar : Orta radyal yük kapasitesi. Bu rulmanlar radyal yükleri verimli bir şekilde işleyebilir, ancak silindirik silindir yataklarına kıyasla sınırlıdır.
  • Silindirik silindir rulmanları : Silindirler ve yarış yolları arasındaki hat teması nedeniyle çok yüksek radyal yük kapasitesi. Bu tasarım çok daha büyük radyal yükler taşımalarını sağlar.

• Eksenel yük kapasitesi :

  • Derin oluk bilyalı rulmanlar : Orta eksenel yük kapasitesi. Bu rulmanlar hem radyal hem de eksenel yükleri işleyebilir, ancak açısal temas yatakları gibi özel yatak tiplerine kıyasla eksenel yüklerin kullanımında daha sınırlıdır.
  • Silindirik silindir rulmanları : Düşük eksenel yük kapasitesi. Bu rulmanlar bazı eksenel yükleri destekleyebilirken, birincil mukavemetleri radyal yük kullanımında yatar, bu da onları önemli eksenel yüklerin dahil olduğu uygulamalar için uygun hale getirmez.

Yük Kapasite Karşılaştırması (Örnek):

C. Hız sınırlamaları

Hız yetenekleri, iki yatak tipi arasındaki bir başka anahtar farklılaştırıcıdır:

• Derin oluk bilyalı rulmanlar : Bu rulmanlar yüksek hızlı uygulamalar için tasarlanmıştır. Toplar ve yarış yolları arasındaki nokta teması nedeniyle, daha pürüzsüz rotasyon ve daha hızlı hızlara izin veren daha az sürtünme vardır. Bu, yüksek hızların yaygın olduğu elektrik motorları gibi uygulamalar için uygun hale getirir.

• Silindirik silindir rulmanları : Silindirik silindir yatakları ağır yükleri kaldırabilirken, genellikle Yüksek hızlı uygulamalar için uygun değil . Silindirler ve yarış yolları arasındaki hat teması, bilyalı yataklara kıyasla daha fazla sürtünme ile sonuçlanır, bu da ısı üretimini arttırır ve hız yeteneklerini sınırlar. Bu rulmanlar tipik olarak ağır radyal yüklerin daha yaygın olduğu düşük ila orta hız uygulamalarında kullanılır.

D. Uygulamalar

Derin oluk bilyalı rulmanların ve silindirik silindir yataklarının birincil uygulamaları da ilgili yük kapasiteleri ve hız özellikleri nedeniyle farklılık gösterir:

• Derin oluk bilyalı rulmanlar :

  • Yaygın olarak kullanılır yüksek hızlı Elektrikli motorlar, pompalar, fanlar ve otomotiv bileşenleri gibi uygulamalar.
  • Hem radyal hem de orta eksenel yüklerin dahil olduğu genel makine ve hassas aletler için uygundur.

• Silindirik silindir rulmanları :

  • Tercih edilen Ağır hizmet tipi uygulamalar Endüstriyel şanzımanlar, büyük motorlar, rüzgar türbinleri ve inşaat makineleri gibi.
  • Tipik olarak içeren sistemlerde kullanılır Yüksek radyal yükler Ancak madencilik ve çelik endüstrilerinde haddeleme değirmenleri, kırıcılar ve büyük makineler gibi daha düşük hızlar.

Uygulama Özeti:

V. Hangisini ne zaman kullanmalı

A. Derin oluk top rulmanlarını destekleyen senaryolar

Derin oluk bilyalı rulmanlar, çeşitli uygulamalar için çok uygun olan çok yönlü ve yaygın olarak kullanılan bir yatak tipidir. Derin oluk bilyalı rulmanların tercih edilen seçim olacağı senaryolar:

1. Yüksek hızlı uygulamalar : Uygulama yüksek hızlı rotasyon gerektiriyorsa, derin oluk bilyalı rulmanları, düşük sürtünmeleri ve daha az ısı üretimi ile daha yüksek hızlarda çalışma yetenekleri nedeniyle ideal bir seçimdir. Yaygın örnekler şunları içerir:

   • Elektrikli motorlar
   • Hayran
   • Elektrikli aletler

2. Işık ila orta radyal ve eksenel yükler : Hem radyal hem de orta eksenel yüklerin bulunduğu uygulamalarda, derin oluk bilyalı rulmanları mükemmel çünkü her iki yük türünü aynı anda destekleyebilirler. Bazı örnekler şunları içerir:

   • Pompalar (merkezkaç)
   • Konveyör sistemleri
   • Otomotiv bileşenleri (örneğin alternatörler, tekerlek göbekleri)

3. Düşük bakım Applications : Düşük bakım önemli bir gereksinim olduğunda, derin oluk bilyalı rulmanları, onları kir, toz ve nemden korumaya yardımcı olan kapalı veya korumalı tasarımları nedeniyle mükemmel bir seçimdir. Bu onları şunlar için ideal hale getirir:

   • Ev aletleri (örneğin, çamaşır makineleri, buzdolapları)
   • HVAC Sistemleri
   • Endüstriyel ekipman minimal bakım ihtiyaçları ile

4. Kompakt uygulamalar : Alan kısıtlanmışsa, derin oluk bilyalı rulmanları nispeten küçük ve kompakt tasarımları nedeniyle iyi bir seçenektir. Uygulamalar şunları içerebilir:

   • Küçük motorlar
   • Robot
   • Kompakt makine ve enstrümantasyon

B. silindirik silindir rulmanlarını tercih eden senaryolar

Silindirik silindir yatakları, ağır radyal yüklerin yaygın olduğu durumlarda tercih edilir, ancak hız birincil bir endişe değildir. İşte silindirik silindir yataklarının mükemmel olduğu tipik senaryolar:

1. Ağır hizmet tipi radyal yük Applications : Uygulama, yüksek radyal yüklere dayanabilen bir yatak gerektirdiğinde, silindirik silindir yatakları daha yüksek yük kapasiteleri nedeniyle en iyi seçimdir. Yaygın örnekler şunları içerir:

   • Endüstriyel dişli kutuları (ör. fabrikalarda veya madencilikte)
   • İnşaat makineleri (örneğin, vinçler, ekskavatörler)
   • Silindir and conveyor systems ağır endüstrilerde

2. Düşük ila orta Speed Applications : Silindirik silindir yatakları, yüksek radyal yük kapasitelerinin yüksek hızlı çalışma sınırlamaları olmadan tamamen kullanılabileceği daha düşük ila orta hızlara sahip uygulamalar için uygundur. Örnekler şunları içerir:

   • Rüzgar türbinleri
   • Ağır hizmet tipi motorlar
   • Büyük endüstriyel hayranlar

3. Yüksek şok yük durumları : Silindirik silindir yatakları, rulmanların şok yüklerine veya yüksek etkili kuvvetlere maruz kaldığı uygulamalar için çok uygundur. Sağlam tasarımları, bu tür kuvvetleri derin oluk bilyalı yataklardan daha iyi emmelerine olanak tanır. Bazı örnekler şunları içerir:

   • Madencilik ekipmanı
   • Metal İşleme Makineleri
   • Demiryolu ve ulaşım sistemleri

4. Ağır makineler in Harsh Environments : Çalışma koşulları yüksek seviyelerde kontaminasyon, kir veya toz içerdiğinde, ağır makinelerde ve endüstriyel ortamlarda silindirik silindir yatakları (özellikle kapalı tipler) kullanılır. Bunlar şunları içerir:

   • Çelik fabrikaları
   • Ekskavatör
   • Kırıcı ekipman

Senaryoların hızlı karşılaştırılması:

VI. Temel farklılıklar ve uygulamalar

A. Temel farklılıkları ve uygulamaları özetleyin

Sarmak için, arasındaki temel farklılıkları hızlı bir şekilde özetleyelim. derin oluk bilyalı rulmanlar and silindirik silindir rulmanları :

• Tasarım ve İletişim Türü :

  • Derin oluk bilyalı rulmanlar Toplar ve yarış yolları arasında nokta temasını kullanın, bu da daha düşük sürtünme ve yüksek hızlarda ancak orta yük kapasiteleri ile çalışma yeteneği ile sonuçlanır.
  • Silindirik silindir rulmanları Silindirik silindirler ve yarış yolları arasında hat teması kullanın, bu da çok daha yüksek radyal yükleri desteklemelerini sağlar, ancak hız yeteneklerini ve eksenel yük kullanımı sınırlar.

• Yük kapasitesi :

  • Derin oluk bilyalı rulmanlar Hem radyal hem de eksenel yükleri işleyin, ancak orta yükler ve yüksek hızlı uygulamalar için daha uygundur.
  • Silindirik silindir rulmanları İşlemede Excel Yüksek radyal yükler ancak önemli eksenel yükler veya yüksek hızlı rotasyon için tasarlanmamıştır.

• Hız ve bakım :

  • Derin oluk bilyalı rulmanlar yüksek hızlı, düşük bakım gerektiren uygulamalar için idealdir, bu da onları elektrik motorları, fanlar ve ev aletleri için uygun hale getirir.
  • Silindirik silindir rulmanları endüstriyel şanzımanlar, madencilik makineleri ve büyük motorlar gibi radyal yük kapasitesinin çok önemli olduğu ağır hizmet tipi, düşük ila orta hızlı uygulamalar için daha uygundur.

B. Optimal performans için doğru yatağı seçmenin önemini vurgulayın

Doğru yatak tipini seçmek, makine veya ekipmanın optimal performansını, uzun ömürlülüğünü ve güvenilirliğini sağlamak için çok önemlidir. Belirli bir uygulamada yanlış yatağı kullanmak, erken aşınma, başarısızlık ve verimsiz çalışma gibi çeşitli sorunlara yol açabilir, bu da sonuçta maliyetli onarımlara ve kesinti sürelerine yol açabilir.

Örneğin, kullanarak derin oluk bilyalı rulmanlar Yüksek radyal yüklerin yaygın olduğu ağır hizmet tipi endüstriyel makinelerde aşırı yük, aşırı ısı ve erken başarısızlığa neden olacaktır. Öte yandan, silindirik silindir rulmanları Yüksek hızlı uygulamalarda, bu rulmanlar bilyalı yatakların çalışabileceği hızları işlemek için tasarlanmadığından performansı sınırlayacaktır.

Bu sorunlardan kaçınmak için:

• Yük gereksinimlerini göz önünde bulundurun (radyal ve eksenel).
• İşletim Hızı Hesabı ve yüksek hızlı çalışma için potansiyel ihtiyaç.
• Çevreyi değerlendirin rulmanın çalışacağı (örn. Sıcaklık, kontaminasyon vb.).
• Bakım İhtiyaçlarında Faktör ve uzun süreli kullanım için dayanıklılık.
